國產PLC可編程控制器控制系統解決方案IIE-Logic ELC200 硬件-安裝
發布時間:
2023-11-30
瀏覽量:
46760
安裝維護
5.1 安裝
ELC200 可采用 35mm 導軌安裝或壁掛式安裝兩種方式。
5.1.1 導軌安裝

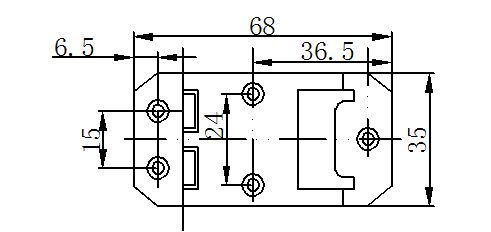

在 ELC200 上配套有導軌安裝片，安裝時，僅需要在機柜安裝板上固定導軌，之后將
導軌片固定在導軌上。導軌片如下圖所示（單位為：mm）。
圖 2 導軌片結構
5.1.2 壁掛式安裝

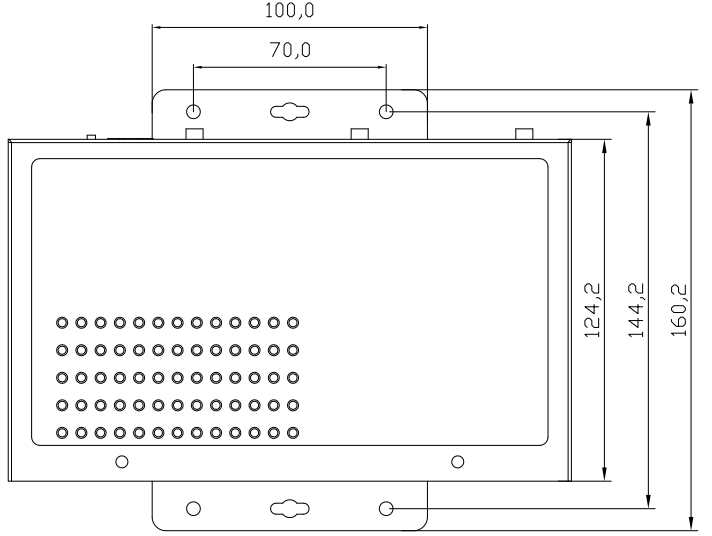

在設備上有配有安裝螺絲孔，可以通過如下開孔尺寸在機柜安裝板上打孔來固定控制器。
安裝尺寸如下圖所示（單位為：mm）。
圖 3 壁掛式固定安裝尺寸
5.2 拆卸
步驟 1：如采用導軌安裝，在拆卸過程中，需要在垂直方向，用力往下按壓設備，使導
軌片脫離導軌，可以將設備從導軌上取下；
步驟 2：如采用法蘭安裝方式，在拆除 ELC200 底板上的固定螺絲即可。
