USC-8000
USC-8000

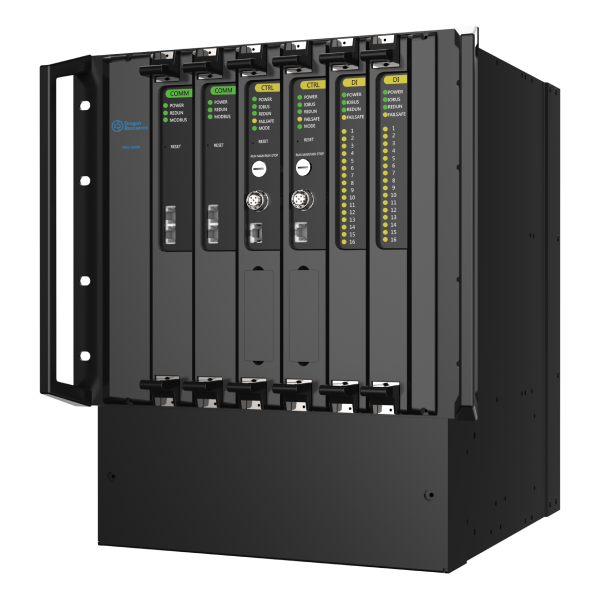

USC-8000安全儀表系統獲德國萊茵TüV SIL2功能安全認證，配有USC Workbench編程組態軟件V6.0，支持SOE信息顯示和查詢，可實現工藝裝置在出現危險情況下緊急關停。在石油、天然氣、化工、石化等領域廣泛使用。
防爆認證
CE認證
德國萊茵SIL2認證
工業控制產品安全認證
Function
產品規格
Specifications
CPU
330MHz，32bit，8MB ROM，32MB RAM，1MB SRAM；
模擬量輸入模塊
安全模塊，1oo2D 雙通道架構； CPU：100MHz，32bit； 8 點，輸入量程 4-20mA，16 位分辨率，采樣精度 0.2%， 帶診斷，非通道間隔離。
模擬量輸入
安裝在標準 DIN 導軌，具有端口防護作用； 接口包括： 系統電纜和外部電纜的接口； 8 路模擬量輸出接口； 現場電源輸出接口。
數字量輸入
安全模塊，1oo2D 雙通道架構； CPU：100MHz，32bit； 16 點，外部干觸點，漏型，支持常開、常閉，24VDC，帶 診斷，非通道間隔離； 支持去抖時間配置：0ms，1ms，5ms 和 10ms。
數字量輸出
安全模塊，1oo2D 雙通道架構； CPU：100MHz，32bit； 16 點，源型，支持常閉，驅動能力：24VDC、0.5A，帶診 斷，非通道間隔離。
端子板線纜
用來連接系統 I/O 模塊和端子板，線纜兩端均為 DB50 連接 器，長度分別為 2 米和 5 米。
Sniffer 模塊
用于抓取和存儲 USC-8000 系統上的 IOBUS 和以太網數 據，該模塊可監控系統運行狀態，便于設備維護； 模塊插在任意 I/O 模塊槽位使用。
通訊
非安全模塊，1oo1 單通道架構； CPU：330MHz，32bit，8MB ROM，32MB RAM； 2 個 10/100Mbps 以太網口，2 個 RS485 串口，速率可達 115.2Kbps； 支持冗余配置，用于連接 DRESS21C，LogViewer，第三 方設備等。
FUNCTION
產品功能
- ARM Cortex-R 內核處理器
- 模塊化設計，支持熱插拔
- 支持 IEC61131-3 工業編程標準
- 支持 SOE
- 支持冗余系統
- 最多支持 28 個 I/O 模塊
- 編程軟件遵從IEC61131-3工業編程標準，支持在線下裝
- 支持MODBUS TCP、MODBUS RTU通信協議
structure
系統結構

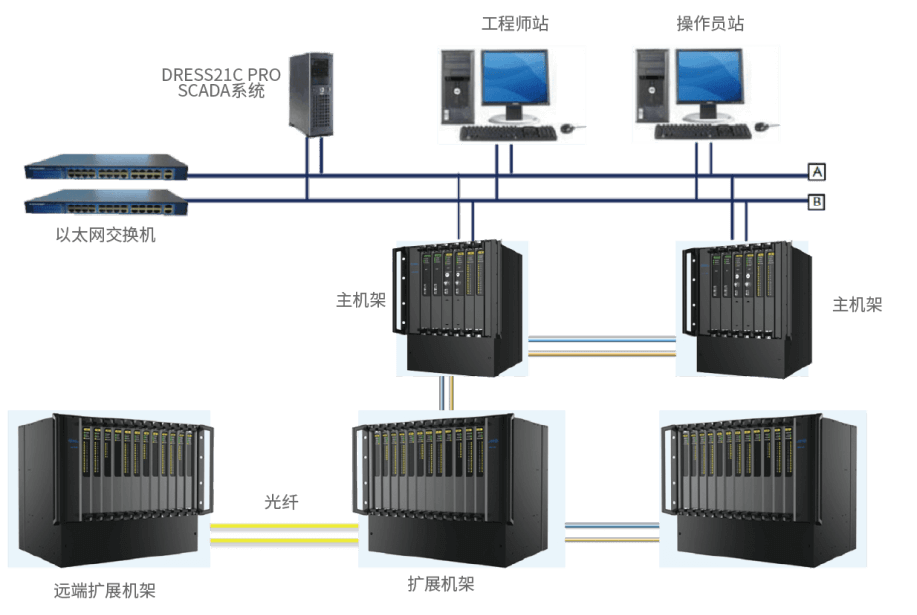

USC-8000系統采用1oo2D架構設計方式，主要包括機架、主控模塊，通訊模塊，I/O模塊（AI模塊，DI模塊，DO模塊及HIO 模塊），主機架、主控模塊和通訊模塊實現了冗余配置，提高了系統的可用性。USC-8000系統支持遠程I/O，可以將擴展機架單獨放置在距離約2公里外的遠端，通過FLINK模塊采用光纖連接，實現與主系統的連接。
